Сердце плантации — насосная станция. Не будет воды не будет ни урожая, ни саженцев голубики. Понимая, что на продолжительном отрезке времени автоматизация и технологический подход в фермерстве окупится с лихвой, мы продолжили «ковырять» свою автоматику.
Что такое автоматика в нашем понимании?
Мы приобрели контроллер полива, который, как нам казалось, должен управлять 11 линиями электроклапанов. Но, оказалось, что производитель вкладывал одинаковый смысл в слова «линия» и «электромагнитный клапан». Задача контроллера — открывать и закрывать электромагнитный клапан, подавая на него напряжение — открывается, напряжение пропадает — кран закрывается. Ну и делать это он должен с определенной программируемой периодичностью, в нужный день недели, на нужное количество времени, в зависимости от влажности почвы.
Теперь разберемся с «линия» и «электромагнитный клапан».
У нас на плантации голубики электромагнитные клапаны стоят на следующие элементы, те поливаются отдельно:
- Ирга
- Взрослые кусты голубики
- Клюквенная плантация
- Саженцы голубики 2-х летние
- Саженцы голубики 3-х летние
- Заливка воды в емкости
Это все отдельные электромагнитные клапаны, которые работают отдельно только в двух случая:
- нужно внести подкормку
- нужны более частые\редкие поливы какой-то культуре
Обычный режим полива — полив всей плантации одновременно. По расчетам у нас на плантацию уходит 6 м3 воды, был куплен насос с запасом мощности в 10 м3 воды. Поливать весь участок сразу выгоднее экономически, тк насос будет потреблять столько же электричества, если мы поливаем только иргу, только взрослые кусты, либо он подает воду на всю плантацию. Но, немаловажный фактор — время.
Получается, что для полива всей плантации нужно, чтобы контроллер открывал сразу все клапаны, те целую линию. А он это делать не умеет, тк мощность, которую он способен создать, сила тока, хватает, чтобы открыть только 2-3 клапана.

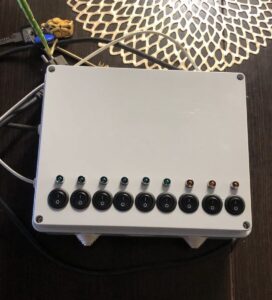

Беда? Да, неприятно, но, при желании и смекалке, все решаемо. Пришлось собирать дополнительный прибор, который можно будет включать все клапана одновременно и выключать любой при необходимости: удобен, прост, надежен в работе. Ничего лишнего: только тумблеры ВКЛ\Выкл и световая индикация, для наглядности.
Сделали за 1-2 дня. При необходимости легко модернизировать.
Автоматика для насоса
С зонами полива разобрались. Но, для корректной работы системы нужна была еще одна модернизация: заставить работать насос на корректном давлении.
Принцип работы любой насосной станции с базовой автоматикой, в виде реле давления, выглядит так: насос стартует, начинает на максимальной своей мощности нагонять давление, после того, как он его нагнал — удар, пауза, тк нету плавного затухания оборотов, тупо с максимальных сразу в стоп. Потом начинается водоразбор, тк мы выливаем воду, давление падает, доходит до нижней отметки при котором реле включить насос, запуск, максималка, удар.
Как минимум, такая стратегия работы быстро убьет оборудование, а как максимум, это не годится, тк тот же инжектор вентури или будущие форсунки тумана должны работать только при постоянном давлении от 3.5 атмосфер.

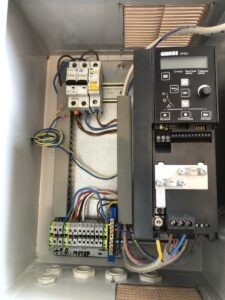

Изначально, ввиду незнания, планировалась покупка гидроаккумулятора на 500-1000 литров. Но, скажем честно, при расходе воды в 6 м3 в час без теплицы и 8-10 м3 при работе с туманом, толку от гидроаккумулятора не будет никакого. Решением стало отказ от использования механического реле давления станции и подключение насоса к частотному преобразователю с электронным реле давления.
Частотник плавно стартует мотор насоса, плавно тормозит, держит нужно стабильно давление. Как оказалось, еще и значительно экономит электроэнергию, тк без него насос потреблял 1.8-1.9 квт\ч, а с частотником выше 1.4 квт\ч ни разу не наблюдалось.

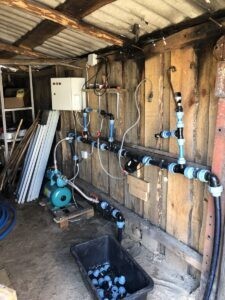

Модернизация самой насосной

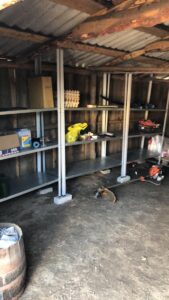

Избавились от всего хлама в во временной импровизированной насосной, поставили металлические стеллажи, чтобы все было структурировано, удобно, компактно лежало. Полки изготавливались под заказ, нужный размер по длине и ширине из оцинкованной стали. С нагрузкой справляются, легко выдерживали 150 кг. Вероятнее всего, что больше и не надо.
В перспективе, сама конструкция будет полностью меняться, обновляться, чтобы свободного пространства было еще больше. Возможно, займемся этим в 2023 сезоне.
Что в итоге получилось
Полив голубики происходит автоматически, поливается вся плантация сразу, в момент, есть возможность внесения удобрений под определенную группу растений:
- подкисление почвы нужно вересковым, ирге кислота не нужна, выключили ее в процессе работы.
- нужно внести удобрение только под клюкву — выключили все остальные участки
Частотник держит стабильное давление в системе, берет оборудование.
