Системы фертигации – это не блажь, а оптимизация невосполнимого ресурса: времени, значительная экономия сил и здоровья. Конечно, если речь идет об 1-2 растениях, то экономическая целесообразность внедрения какой-либо автоматизации, да и вообще, капельного полива для голубики, винограда или других огородных культур, весьма сомнительна.
Внесение удобрений через капельный полив: суть проблемы.
Долго, неэффективно, дорого
Крупных игроков фермерского сектора особо данная проблема не волнует, тк есть достаточное количество компаний, предлагающих промышленные дорогие решения: целые комплексы, с дорогими комплектующими, мощными насосами, системой контроля, учета и управления, полной или частичной автоматизацией и тому прочее. Мы же выступаем за умное сельское хозяйство, где важны еще и показатели рентабельности.
Но вот сегмент малый и средний остается не удел. Это не 1-10 кустиков, а от 100 – 20 000 саженцев голубики, либо до 5 Га площади плантации. Значительной разницы в культуре нет, принцип и узел фертигации может быть идентичный.
У нас небольшой участок, всего 1000 кустов голубики, не перечисляем все и округлили для красивой цифры, но не в этом суть. Хозяйство небольшое, но вопрос внесения удобрений стоял остро. Вносить гранулированные комплексные руками – долго, не эффективно, дорого.
Узел фертигации: какие задачи ставили мы
Наша стратегия кормления выглядит следующим образом:
- Кормимся 1 раз в неделю водорастворимыми минеральными удобрениями (Либо замешиваем набор из моно удобрений, либо растворяем готовые минеральные комплексы).
- Каждые 2 недели – подкисляемся. Пользуемся или азотной или ортофосфорной кислотой, pH на выходе 4-4.5 pH
- При явных признаках нехватки каких-то элементов, в моменте, вносим тот или иной компонент.
Предложение рынка по системе фертигации

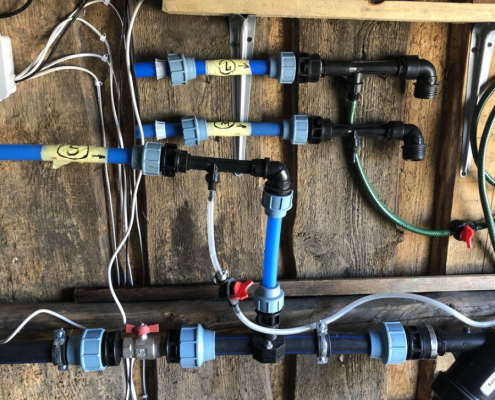

Инжектор Вентури
На момент планирования и разработки стратегии, на рынке присутствовал лишь незначительное количество решений. Инжектор вентури – незатейливое приспособление подкупившее следующими факторами:
- Дешевое
- Нечему ломаться
- Легкий монтаж и обслуживание
На этом его преимущества заканчиваются и выпирают неочевидные недостатки:
- Сложный контроль стабильности работы
- Есть минимальные требования по водовыливу. Может работать, если вы выливаете от 800 литров в час. (1\2″ размер – самый маленький из существующих инжекторов)
Хорошо, если все ваши растения посажены в одно время, одинакового возраста и у вас монокультурный участок. В нашем случае, мы выращиваем и саженцы брусники, и туи, и виноград, и голубику, и другие культуры, выливая на некоторых “участках” до 300 литров воды в час.

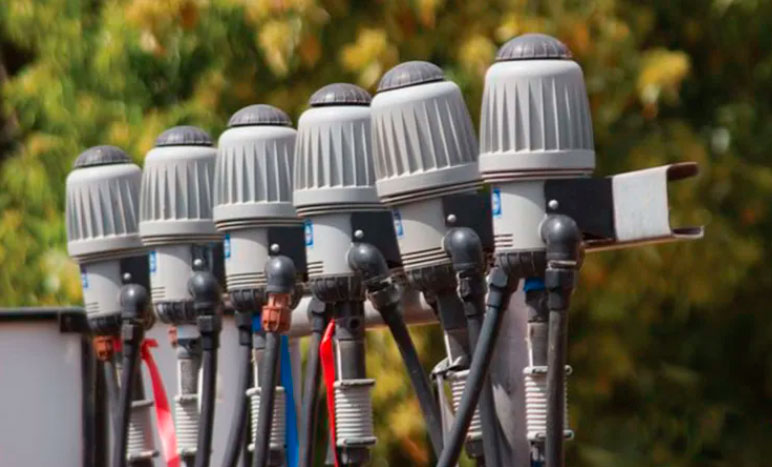

Дозирующие насосы
(MixRite, AquaBlend и прочие аналоги).
Даже спустя 4 года фермерства все еще так и не пришли к данному оборудованию.
- Мы не вносим удобрения каждый день. Данное решение идеально для гидропоники, где нужно четко и скрупулезно контролировать каждый показатель.
- Мы поливаем из емкости, вода в которой отстаивается. В таком случае ее показатели PH и EC скачут: начала цвести – полетел pH, тк водоросли съели весь кислород. Вода постояла 3 дня – больше железа выпало в осадок, EC понизился. Выставив концентрацию раствора на дозирующем насосе и разных показателях PH и Ec в тот или иной момент времени – получим разные показали после смешивания. Нужен контроль. Ставить систему обратного осмоса, на от 10 000 литров, цена сразу улетает куда-то в облака, чтобы полностью всю химию во всей воде контролировать.
- Любые удобрения, будь то комплексные, будь то моно, легко смешиваются. Проведя предварительные испытания, делаешь баковую смесь и подаешь через растворный узел весь комплекс. Зачем ставить 2-3 дозирующих насоса не понятно.
- Систему на дозирующих насосах все равно не оставишь на долгий период времени в автоматическом режиме, тк насосы надо развоздушивать иначе выйдут из строя клапана. Опять же не понятна их целесообразность
- Единственное преимущество – отсутствие электричества. Но у нас подкормочный узел в хозблоке, где полная электрификация

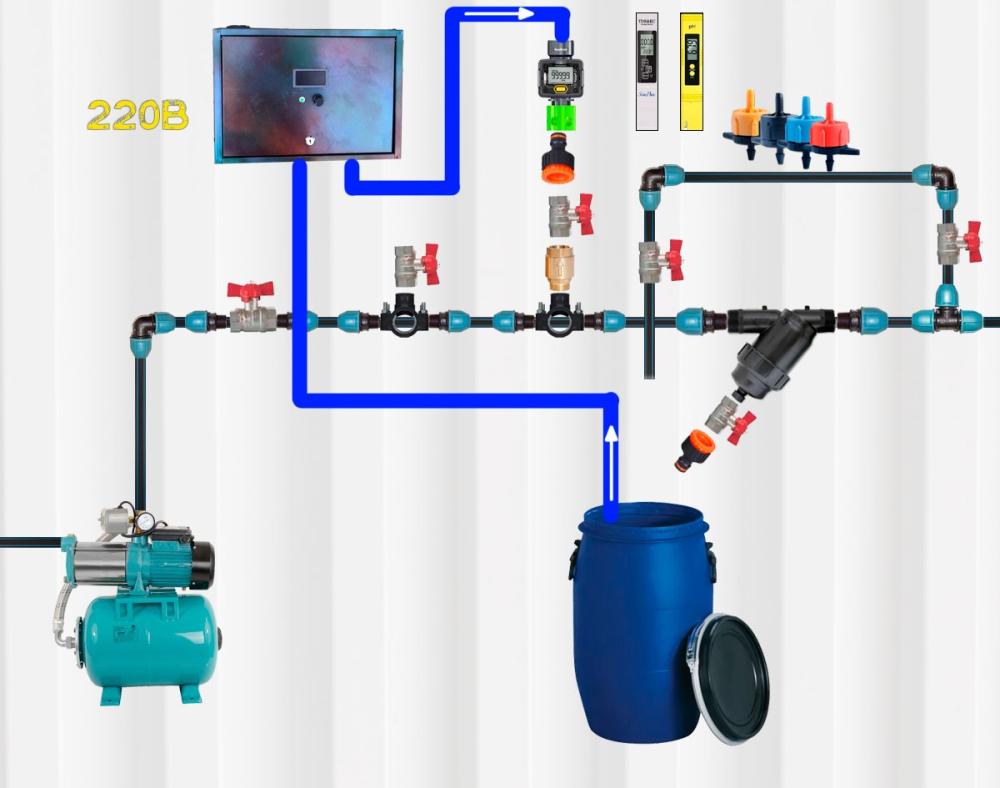

Узел внесения удобрений для капельного полива: Герасим v.4
Герасим v.4
Забирающий шланг
Подающий шланг
Расходомер
Рабочее название данного приспособления для внесения удобрений через капельный полив, родилось в тот момент, когда у нас было уже в наличии 3 типа инжекторов вентури, которые все равно не работали корректно, доставляя массу неудобств и проблем, и единственное, что мы могли произнести, почесывая молодую, но уже седую голову – это “му-му”, тк не понимали, как работать дальше.
Герасим v4 – это четвертая версия оборудования, от трех предыдущих, которые уже более 2-ух лет работают верой и правдой у наших товарищей и коллег, отличающаяся мощностью и наличием адекватного корпуса.
Сердце Герасима – мембранный насос, с пиковым показателем производительности 18 литров\минута, который должен взять раствор удобрений из емкости и подмешать в магистраль, по которой идет вода на каплю, продавив ваше давление.
При давлении в системе 2 атмосферы, которое мы держим, больше нам не нужно, тк капельницы начинают работать от 1 бар, как и капельная трубка, Герасим подмешивает 4.7-5 литров\минуту. При необходимости, скорость внесения можно регулировать в сторону уменьшения, вплоть до 0.5 литра\минута.
Преимущества и недостатки узла фертигации Герасим
Основные преимущества растворного узла Герасим
- Тупой, как валенок. Простая конструкция, понятная задача, минимум функций: вкл\выкл\регулировка мощности
- Работает при любом водовыливе: поливаете весь участок – 10 000 литров\час, только саженцы туи – 200 литров\час, либо одно растение.
- Нет ограничения по минимальному давлению в магистрали. Будет работать и без давления, но это не основной насос, он не сможет протолкнуть серьезный столб воды.
- Надежность и долговечность. Работаем как с кислотами, минеральными удобрениями, одно- и многокомпонентными, так и с органикой: пользуемся золой, биогумусом.
- Износостойкость. Мембранный мотор не сгорит на холостом ходу. Всю ночь молотил вхолостую без воды, хоть бы что. Насосы с крыльчаткой не простили бы вам такой оплошности.
- Любые фитинги, трубки и тому прочее, компоненты электронной части легко заменяется из любого сантехнического\ магазина электрики.
Недостатки узла фертигации Герасим
- Тупой, как валенок. Возможно, в перспективе, Герасим будет не просто устройством для внесения удобрений через капельный полив, а что-то более комплексное и умные: контроль и замер показателей, автоматическая подстройка под параметры PH, EC, какая-то программируемая логика, таймеры. Хозяйство растет, самостоятельное многие процессы уже выполнять нет возможности, но контроль нужен всегда.
- Внешний вид и качество сборки. Данный прибор для узла фертигации разрабатывался по принципу “Муж – работает, а жена – красивая!” Металлический оцинкованный ящик, покрытый полимером снаружи, обычные винты, болты, шайбы, гайки, гроверы. В процессе работы – дребезжит, но, в сравнении с болгаркой – ничто.
- Цена. Учитывая, что это не просто кусок пластмасски, а электрический прибор, оборудование и его коммутация стоит денег.
Технические требования для работы системы фертигации с Герасимом
- Питание Герасима – 220 В
- Давление в узле полива не выше 2.5 бар. Чем выше давление в вашей магистрали, тем ниже производительность Герасима: прямая взаимосвязь. При 2 атмосферах, на 100% мощности Герасим способен прокачивать 4.7-5 литра\минута.
Система фертигации Герасим: тезисные выводы, наблюдения, опыт эксплуатации
Видим ли мы какие-то аналоги на замену текущей системы фертигации? Однозначный ответ нет.
- Полностью закрывает все потребности, учитывая нашу стратегию питания.
- Внесение удобрений на всей плантации – 15 минут удовольствия, а не судорожное содрогание в предвкушении дня “раком” с ложечкой или лейкой. Пьешь кофе и завтракаешь – Герасим работает.
- Простой, надежный, долговечный , износоустойчивый.
- Не видим пока необходимости в какой-то модернизации, доработки, функционала. Возможно, на этапе сборки электрощитка 220в мы предусмотрели какие-то защиты от перегрузки и тому прочее, но, может быть, не лишним будет внедрить плавкий предохранитель в конструкцию. Мало ли что. Работы на 10 мину.
- Баковая смесь, те концентрат раствора, который мы вносим через систему фертигации готовится за 10 минут: 200 литров воды (бочку для концентрата) + норма удо на каждый куст* на количество кустов + количество кислоты для нужных показателей pH. Калькулятор pH мы сделали с химиками в обычном Excel: ввели текущие показатели pH воды, pH раствора, выбрали с какой кислотой работаем, скорость потока магистрали и скорость впрыска. Получаем четкое количество кислоты, которое надо добавить в концентрат.
Калькулятор мы не скинем и продать не продадим!
