Система автополива: организация, планирование и внедрение.

Систем автополива на нашей плантации — это важный, первоочередной момент, который бы продуман от и до. Признаться честно, мы даже не рассматривали отсутствие автоматизации на участке по нескольким причинам:

1. Мы не хотели привязываться к плантации территориально
2. Любые повторяющиеся рутинные события нужно автоматизировать, иначе, не останется времени на жизнь
3. Четкость и измеримость результата
4. Высокое качество полива голубики

Автоматизация полива: с чего начать

На первый взгляд, сложного ничего нет, но, когда приступаешь непосредственно к работам, начинают всплывать множественные нюансы и тонкости, которые, при отсутствии должных знаний, навыков, специалистов и финансов, могу значительно затянуть процесс разработки системы.

Этап 1: капельный полив

Как организовать капельный полив уже у нас расписано, есть какие-то базовые тезисы. Оглядываясь на прошлые решения, учитывая текущий опыт, хочется лишь обозначить несколько важных моментов.

1. Возможность масштабирования. Мы осваивали плантацию не сразу: сперва посадили 100 саженцев голубики, потом еще кусок участка, досадили виноград, туи и т.д. Сперва нам хватало воды и той мощности техники, которую под данную нагрузку подбирали, постом — нет. Куда проще и дешевле сразу осваивать большой объем.
2. Время — деньги. Можно поливать всю плантацию за 1 час, а можно поливать кусочками, но делать это целый день. Совершенно разные стратегии, под которые нужны разное оборудование и, соответственно, бюджет.

Этап 2: водоподготовка и подкормочный узел

Оборудование должно где-то стоять, мы должны как-то вносить удобрения, воду необходимо фильтровать, чтобы не забивались капельницы, контролировать основные показатели pH и EC. Удобнее всего это делать в каком-то хоз.блоке, с крышей, где ко всему прочему у нас будет и зона хранения удобрений, приборов и тому прочее.

Этап 3: управление системой автополива

По сути, система автополива для растений — это некое устройство, далее контроллер, который открывает и закрывает электромагнитный клапан в нужный день, нужное количество раз, на нужный период времени.

На рынке было представлено не так много доступных решений. Существовали варианты или чего-то сверхсложного и дорогого, либо слишком простого и недостаточно гибкого в доработке.

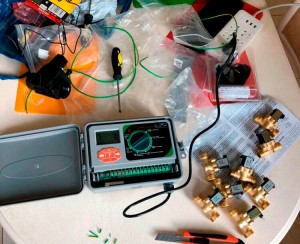

Рассматривали вариант разработки чего-то своего с нуля, но, с экономической точки зрения, мы пришли к тому, что проще купить готовую «болванку» с минимальным набором нужных функций и дальше ее дорабатывать.

Этап 4: прокладка трубопровода автополива, монтаж узлов

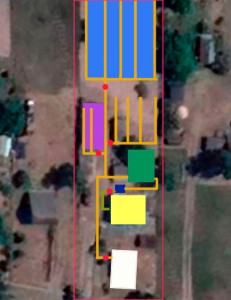

Трубопровод следует проектировать по следующему принципу:

1. от источника воды отводим основную магистральную трубу, в которой вода будет постоянно стоять
2. под конкретный участок с культурами подводим трубы меньшего диаметра, на которых будет запорная арматура и уже в них либо врезаем капельницы, либо коннекторы на капельную лентутрубку
3. трубы и проводку закапываем. Проводка, конечно же, в защитной оболочке из гофры или технической трубе.
4. глубина закапывания труб системы автополива или на глубину промерзания грунта вашего региона, либо на 2 штыка лопаты, чтобы не повредить техникой или случайным порывом что-то вскопнуть. Поверхностное размещение коммуникаций только в том случае, если вы продуваете систему перед зимовкой
5. все электромагнитные клапана должны быть на поверхности, к ним должен быть быстрый доступ для ремонтазаменыобслуживаниядемонтажа на зиму

Этап 5: разработка алгоритмов системы автополива

Не самый легкий процесс, как оказалось. Как было уже сказано выше, готовых адекватных решений, которые бы могли справится с поставленными задачами на рынке не было. А функционала, который предусмотрел производитель «болванки» контроллера нам не хватало. Подробно не будем останавливаться на обзоре компонентов, просто обозначим то, какая автоматизация полива на нашем участке и что для этого мы разработали.

Слабая линия 220В вынуждает вносить коррективы в некоторые этапы работы автоматики. Проблему частично мы решили сборкой электрощитка, а частично — дополнительным оборудованием управления работой насоса.

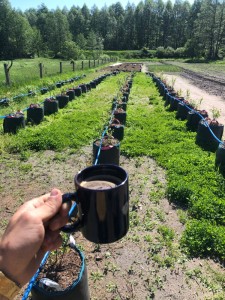

В нашем хозяйстве присутствуют разные культуры: голубика, ирга, клубника, виноград, туи, клюква, брусника и другие. У каждой культуры своя потребность в воде, частоте полива, минеральном питании.

Если саженцы голубики мы поливаем каждый день, то виноград, в момент отсутствия дождей, — диин раз в неделю. Схожие по частоте полива культуры мы объединили в так называемые линии.

У нас получилось 3 линии +1, которые работают по следующей программе:

1. Линия 1 — ежедневно
2. Линия 2 — понедельник, среда, пятница
3. Линия 3 — воскресенье
4. Залить 10 тонн воды в емкость

При всем этом, мы всегда должны иметь возможность полить каждую отдельную культуру, тк подкормка голубики — это один состав и дозировки минерального питания, туи — другой, виноград — третий. Если не будет возможности подать воду исключительно под одну культуру, внесение удобрений превратиться в каторгу.

Этап 6: разработка собственного оборудования для автополива

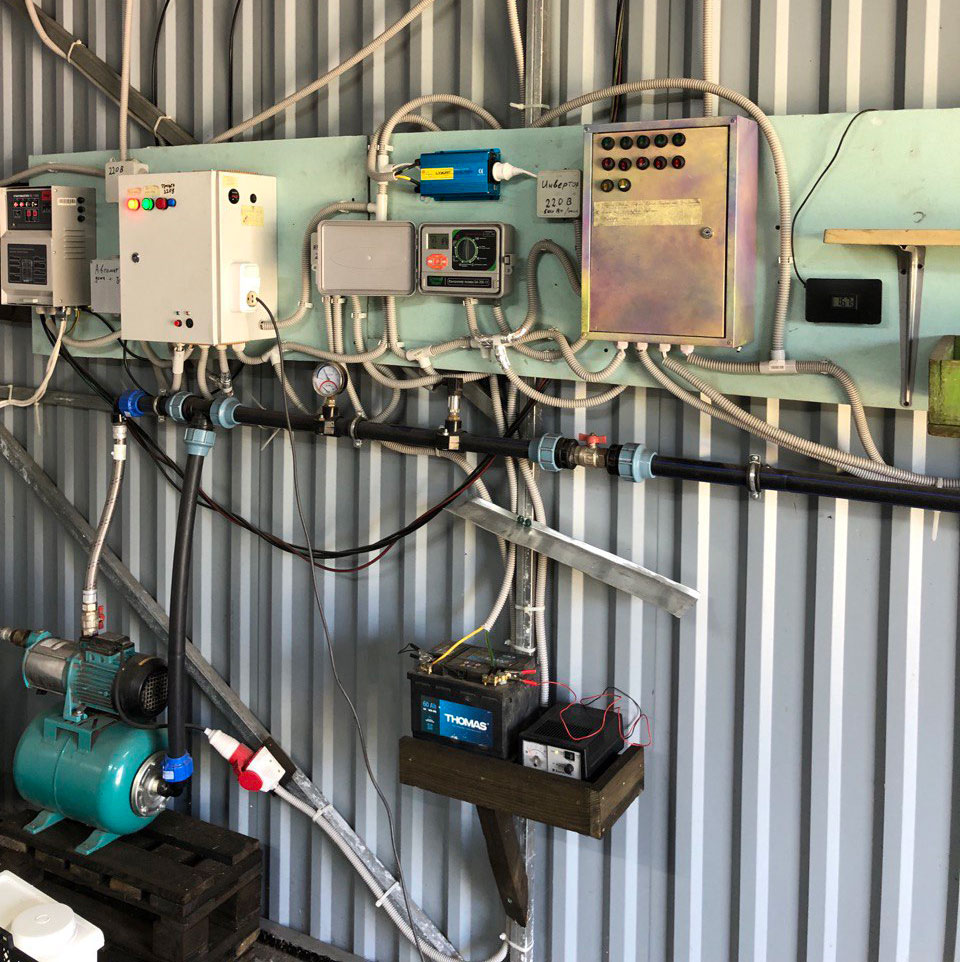

Ниже наглядно представлен рабочий хаос, который контролирует весь процесс работы системы автополива.
