Электрификация участка — это не самое последнее о чем стоит задуматься, принимая решение о желании начать заниматься выращиванием голубики. Вводной провод 220в у нас есть, следующая задача — сборка электрощита.
Стоит четко понимать, что жилая площадь и помещение для ведение хозяйственной деятельности, будут отличаться по типу использования и алгоритму взаимодействия с приборами и тому прочим. Поэтому, сборка электрощита для частного дома и плантации голубики, в нашем случае, отличаются, но не так значительно, тк основное строение, дом, мы используем еще и по его привычному назначению.
Сборка электрощита 220в: задачи и их решения
Сборка электрощита всегда должна начинаться с панирования, либо, в узких кругах, это может называться техническим заданием (далее по тексту «ТЗ»).
ТЗ для нашей плантации:
- Наличие системы бесперебойного питания с автоматическим запуском
- Отсутствие необходимости заглядывать в электрощиток
- Защита от «последствий» слабой линии 220 в (в деревнях плохо с электричеством)
- Корректная работа всего оборудования в автоматическом режиме по заданному алгоритму
- Надежность, рентабельность
Электрощиток 220В
АВР Fubag
Генератор Fubag 7500 Вт

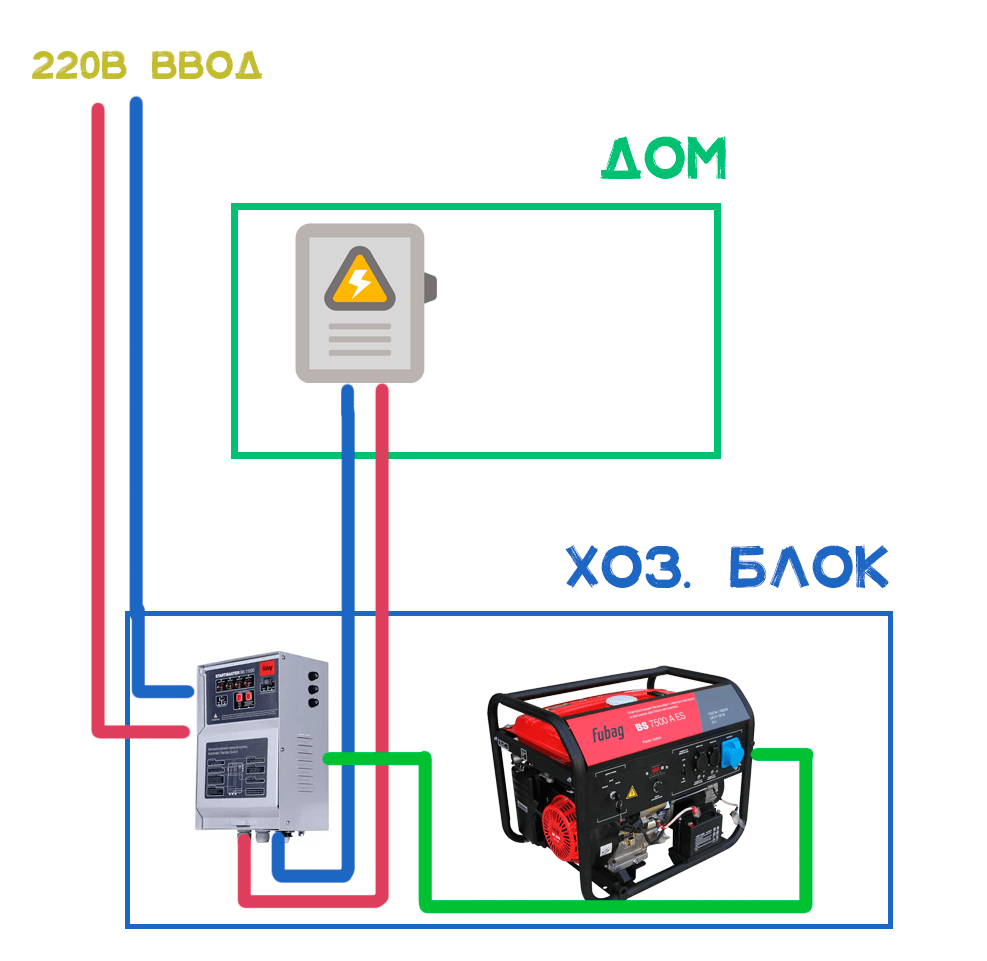

АВР — это устройство автоматического ввода резерва. Если со столба приходит 220в, то весь участок питается от городской сети, как только сеть пропадает, те выключили свет, либо обрыв, либо еще что-то, то АВР запускает бензиновый генератор и весь участок работа него.
Как только появляется в сети 220в, блок АВР автоматически глушит бензиновый генератор и вся плантация снова переходит на городскую систему энергоснабжения.
Не будем подробно о выборе оборудования, тк это все подбирается индивидуально, под свои нужды.
Сборка электрощитка: деревня и город, основные отличия
В крупном городе, подстанция, трансформаторы, провода, назовем это простым словом «линия 220» надлежащего качества, те вы совершенно спокойно можете попросить энергокомпанию выделить на ваш участок до 30 кВт мощности и они это сделают.
В случае деревни, где самое надежное оборудование — это синяя изолента, на ваш участок выше 3.5-5 кВт не будет. Данное ограничение мощности вводят ряд серьезных корректив в выбор оборудования, либо продумывание алгоритма его работы.
Как правило, в нынешних реалиях, базовый набор электроприборов и его мощности, при проживании в отдельном доме таков*:
- холодильник — 0.2 кВт \ ч
- насос — 2 кВт \ ч
- стиральная машина 0.4 кВт \ ч
- телевизор — 0.5 кВт \ ч
- чайник — 1.8 кВт \ ч
- СВЧ — 0.8 кВт \ ч
- бойлер — 1.5 кВт \ ч
- освещение и другие электроприборы — 0.5 кВт \ ч
*конкретное потребление зависит от конкретного оборудования, в данном списке то, что считали мы.
Банальная сумма всех потребителей, которые могут работать одновременно сразу составляет
0.2+2+0.4+0.5+1.8+0.8+1.5+0.5 = 7.7 кВт \ ч
Как мы видим, при выделенной мощности в 15-30 кВт \ ч проблем нет никаких: тяни провода потолще и радуйся беззаботной жизнью в электрифицированном обществе, но, когда у тебя 3.5-5 кВт \ ч и все это крайне нестабильно, тк «линия» слабая и, если все в деревне начнут утром кипятить чайник, то тот, кто живет чуть в далеке, может кофе и не заварить.
В данном случае, когда ваше потребление превышает возможности компании, предоставляемой услуги электропитания, вас ожидает постоянная беготня к электрощитку 220в и щелканье автоматическим выключателем (далее «автомат»), который рано или поздно, в процессе такой эксплуатации, выйдет из строя.
Во избежание данных проблем и для создания нужного алгоритма корректной работы всех устройств, есть два варианта:
- уменьшать потребление электроэнергии, используя маломощное оборудование.
- придумывать какие-то сценарии работы, что-то автоматизировать, те нести дополнительные расходы.
Вариант номер 1 — это лишь временная мера, тк не сейчас, но потом, вы все равно столкнетесь с проблемой, когда потреблять будете больше, чем может выдержать линия. Поэтому, во избежание ненужных полумер и расходов денег на их внедрение, мы сразу начали двигаться по пути варианта 2: придумывать.

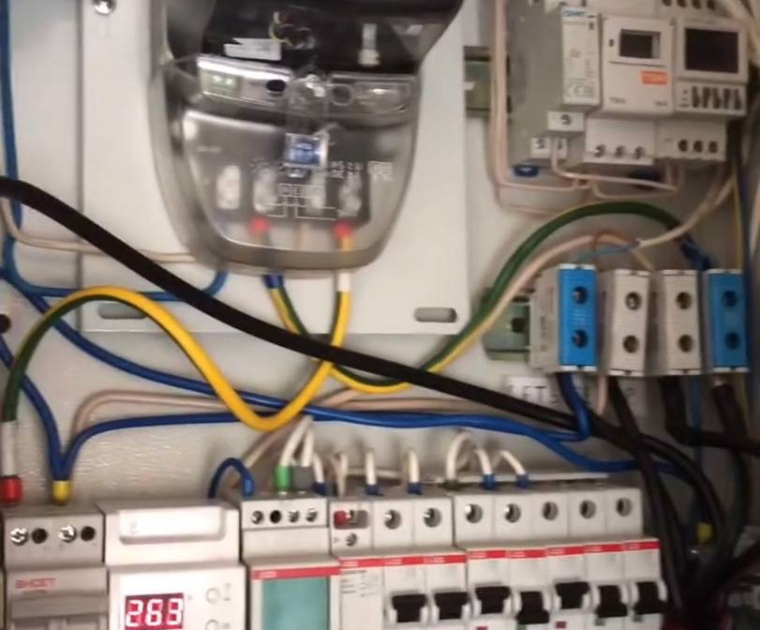

Сборка электрощитка 220в на нашей плантации: обязательные элементы
На любом электроприборе, будь то утюг, лампочка, насос или туманообразовательная установка, есть диапазон рабочего напряжения, когда оборудование работает исправно: это указано на шильдике, например +-10% от 240в. При пониженном или повышенном — оборудование может работать, но не совсем корректно, либо испытывать «стресс», что больше изнашивает его ресурс, те оно проработает недолго. Поэтому, не только в нашем случае, но и в случае сборки электрощитка в любом частном доме, есть обязательный минимум защитных устройств, которые всегда должны быть:
- реле напряжения
- УЗО (если есть контур заземления) — у нас на плантации временно нет УЗО, но будет.
- УЗИП — защита от молнии. У нас на плантации тоже нет, но поставим.
реле напряжения
реле контроля и распределения нагрузки
таймер день\ночь
таймер работы тумана
контактор

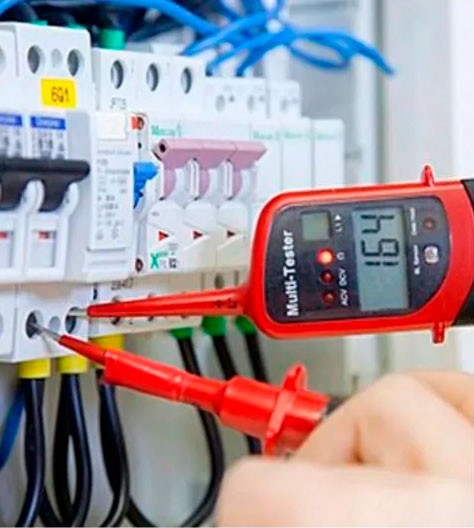

Реле напряжения
Вы выставили в настройках нужные пределы, в которых ваша бытовая техника может исправно и долго работать: 192 — нижний, 250 — верхний и спите спокойно.
Если на линии какие-то сбои и в сети повышенный\пониженный вольтаж — реле напряжения обесточит все, что идет после нее, в нашем случае — всю электрику полностью.
Реле контроля и распределения нагрузки
Один из самых дорогих элементов системы. Выставляем наш порог мощности, после превышения которого будут выбивать автоматы, например 3.5 кВт, после чего делаем приоритеты, те у нас всегда должен работать насос\все оборудование в хоз.блоке и теплица, а если что-то будет превышать порог, то это излишнюю нагрузку выключаем.
В таком алгоритме, у нас никогда не выбивает автоматы, те нет нужны лазить в щиток что-то руками включать и у нас всегда в приоритете работают жизненно важное оборудование.
Предположим, идет полив голубики, 2.2 кВт мощности и работает туман, 1.3 кВт мощности. Суммарно 3.5 кВт, те тот максимум, который мы установили. Кто-то решает попить чай, включает чайник на 1.8 кВт. Реле видит, что кто-то хочет сверху лимита нагрузить систему и не дает этот сделать, тк работает приоритетная нагрузка.
Включив чайник, ничего не произойдет, в розетке не будет напряжения. Как только выключится насос, те закончится полив, высвободится 2.2 кВт и чайник включится.
УЗО и УЗИП
УЗО — устройство, которое при наличии контура заземления и неполадке прибора, позволит вам не получить удар током в 220В, которое может причинить не только вред, но и убить.
УЗИП — защитит ваши приборы от удара молнии. Это бывает не часто, но все же бывает. И в нашем окружении есть те, в чьи дома прилетело.
Таймеры и контроллеры
Таймер день\ночь
Данное устройство используется лишь для того, чтобы туман работал только днем, когда нужно охлаждение и полив теплицы, плюс принудительная вентиляция в теплице. Выставили в настройках с 7.30 — 19.00 диапазон, когда солнечные лучи разогревают парник и спокойно работаем.
Таймер работы тумана
У туманной установки есть определенный регламент работы: 20 минут работает — 40 минут отдыхает. В на данном таймере и выставляются два цикла: 20 минут и 40 минут. Быстро, удобно, не надо программировать миллион операций каждый день, 20 минут подает питание — второй цикла в 40 минут питание выключено.
Контактор
Что таймер день\ночь, что тумана, умеют пропускать через себя напряжение, до 10-16А, но, в случае выхода из строя прибора, например тумана, таймер может сгореть. А оно стоит дороже, чем контактор, поэтому, основную нагрузку с таймеров мы переносим на контактор и в случае чего, горит именно он, а реле остается целым и невредимым.
Сборка электрощита 220в: основные тезисы
- Как мы видим, нет какого-то готового базового решения для потребностей каждого. Все гибко настраивается, модернизируется и подбирается под алгоритм работы
- Не нужно что-то усложнять: умное сельское хозяйство должно быть доступным. Да, возможно, надо было поставить како-то умный контроллер, с возможностью доработки, Iot устройства, программное обеспечение, сервер, но стоило бы это столько, что прое было бы не заниматься фермерством. А если что-то выйдет из строя? 10 минут без тумана и в теплице +50 °C, черенкам капец
- Есть обязательный минимум элементов, которыми всегда должны быть обвязаны любые электрощитки: реле напряжения, УЗО, УЗИП.
- Электрика — точная наука, сечения проводом рассчитываются, нагрузка контролируется, номиналы автоматов подбираются. Лучше заплатить электрику, который все знает и умеет, чем потерять технику, в лучшем случае, а в худшем — ВСЁ!
- Электрик электрику рознь. У нас в доме тоже проводку, до нашего вмешательства делал «электрик» и в итоге обугленные провода и подгоревшая распаячная коробка.
- Для того, чтобы было все красиво и аккуратно, нарисуйте сперва всю схему на бумаге. Хотя, в нашем случае, когда необходимо в последующем что-то доработать, видоизменить , выходит так, как выходит. Наш приоритет — правильная работа, а красивые щенки и котятки))
