Узел полива для плантации или сада: основные элементы

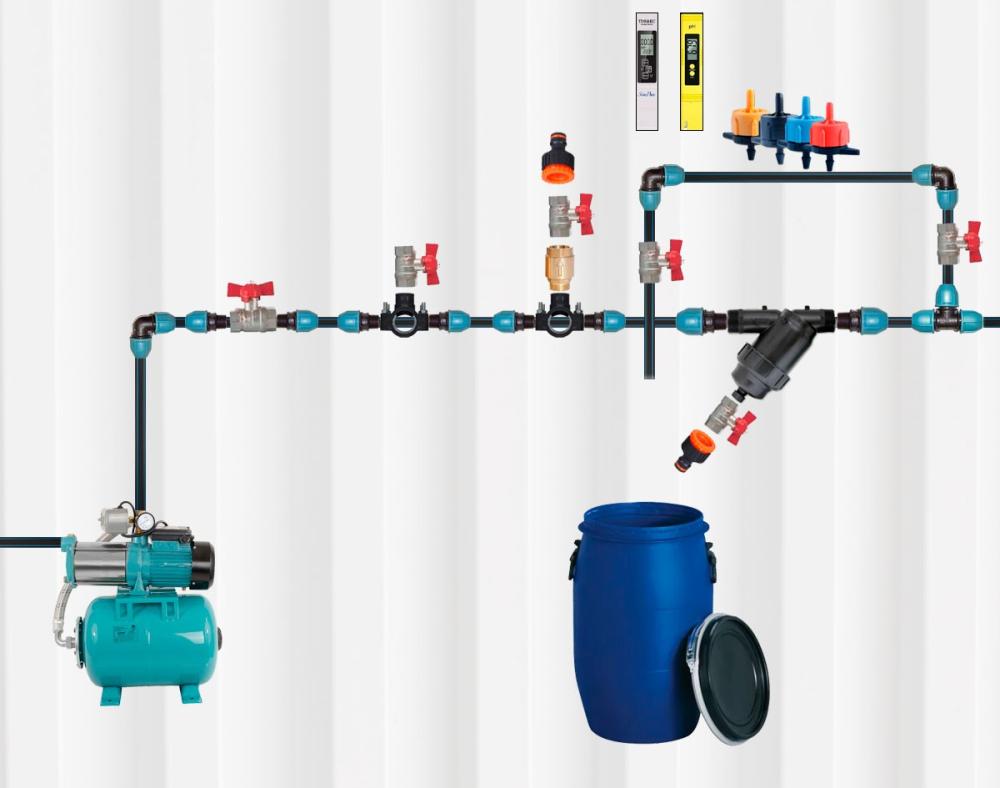

На схеме представлен узел капельного полива, который великолепно отработал в нашем КФХ голубики на протяжении года. Учитывая наше потребление воды и размеры участка, для магистральной трубы мы использовали 40 мм полипропиленовую трубу для воды, не нужно путать е с технической, в которой прокладывается кабель.

Был еще ротаметр, поплавок, который показывает текущий расход воды, но он выбыл из оборота, ввиду того, что был ошибочно куплен с клеевым соединением. В один прекрасный день шов клея разошелся и и нас был небольшой потоп. Учитывая тот факт, что мы приверженцы подхода умного сельского хозяйства, те наше присутствие на плантации не обязательно, любое клеевое соединение недопустимо.

В перспективе, ротаметр, вероятнее всего, появится вновь, тк при его наличии проще контролировать стабильность работы системы автополива, позволяет избежать человеческого фактора: пару раз, внося удобрения, мы выключаем работу контроллера с линиями, а потом, когда отрабатывает автоматика, по ротаметру понимаем, что идет маленький вылив воды и вспоминаем включать всю линию.

Слив воды на зиму происходит на насосе, тк он находится в нижней точке, просто откручивается сливная горловина и остатки воды, которые не продулись, выливаются

Выход воды на улицу

Пластиковая врезка – лучшее решение для модернизации узла капельного полива: дешево, надежно, быстро, экономно по площади. Не нужно вешать два дополнительных фитинга, все соединять льном и промазывать пастой: просверлили, накинули, скрутили, монтируемся.

Выход воды на улицу, в нашем случае, используется при необходимости использования воды, в момент подкормки голубики, либо других культур:

• что-то помыть
• набрать воды без удобрений

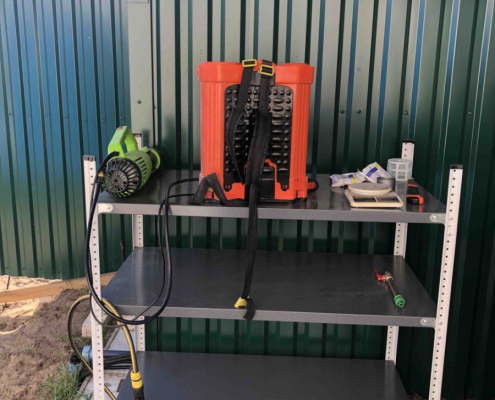

• залить воду в опрыскиватель

Выход воды на улицу монтируем ДО узла внесения удобрений

Конечно, не мешало бы на этот выход поставить фильтр, тк вода в емкости, в момент набора хоть и проходит через фильтр, но цветет и эта органика может забивать лейку, либо опрыскиватель. В основную магистраль она уже не сможет пройти, тк там весь объем воды идет через дисковый фильтр.

Узел внесения удобрений

Это была самая проблемная зона для нас в прошлом году. Мы осваивали участок не сразу, а по мере финансовых и временных возможностей. На плантации произрастает несколько культур: голубика, клюква, брусника, туи, виноград. Какой-то участок большой, какой-то меньше, где-то выливается за раз 5 000 литров, а где-то до 300 литров.

Инжектор вентури не мог справится с нашими задачами, работал, как угодно, но только не так, как было нужно. В итоге, мы не могли нормально кормиться, а если хотели сделать все качественно, то бегали с лейкой, что весьма времязатратно. Были все типоразмеры инжектора, но самый маленький работал от 800 литров в час водоразбора.

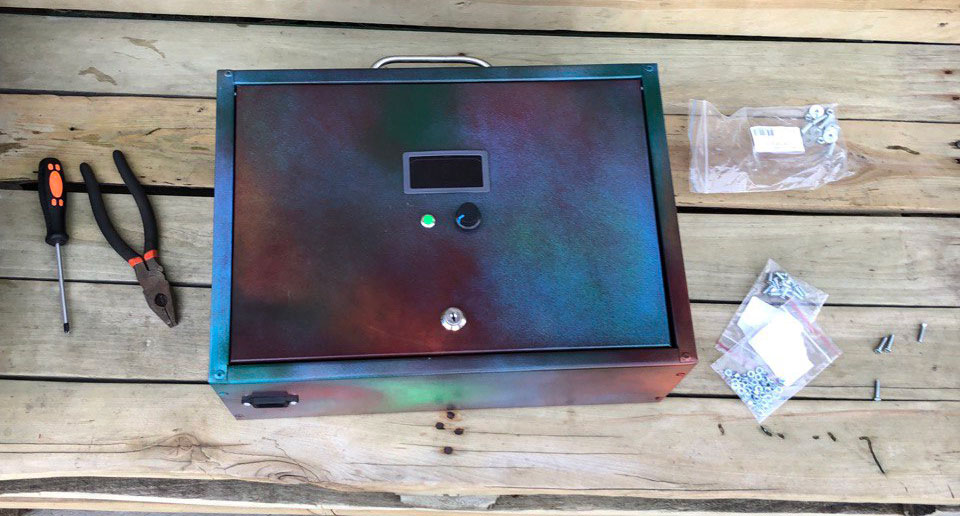

Пришлось разработать собственный вариант устройства, под кодовым названием Герасим v.4, которым мы подмешивали в общую магистраль удобрения из емкости. Обзор его мы сделаем в другом материале. Принцип его работы прост: взять из емкости жидкость и подать под давлением в магистраль, продавить обратный клапан и смешаться с бегущим потоком воды.

При давлении в 2 атмосферы, которое мы держим в системе, Герасим загоняет 4.7 литра в минуту – максимум и можно регулировать до 0.7 литра в минуту. Такая скорость позволяет безопасно вносить любые минеральные и органические подкормки.

Обратный клапан в узле внесения удобрений через капельный полив нужен лишь для того, чтобы не получить фонтан, когда вы забудете закрыть краник, что происходит у нас постоянно.

Фильтр – обязательный элемент растворного узла

Данный элемент нужен в обязательном порядке и вся вода идет только через него. Удобрения тоже могут не растворяться на все 100 %, при наличии каких-либо включений, задерживаются в фильтре и до растворяются в нем.

В нашем случае, учитывая то, что больше 10 000 литров в час потока воды у нас нет, стоит именно такой фильтр, в промышленных объемах ставится песчаный фильтр. Конечно, можно накрутить еще 2 манометра, чтобы смотреть степень засоренности элемента, но мы часто пользуемся обраткой, которая промывает диски или сетку, смотря каким вы планируете пользоваться.

Узел контроля EC\Ph для капельного полива

Ни для кого ни секрет, что в момент внесения удобрений, необходим четкий контроль и возможность что-то исправить. Бегать с мензуркой по участку, чтобы набрать водички, произвести замеры, вернуться и что-то подкорректировать не совсем разумно и эффективно.

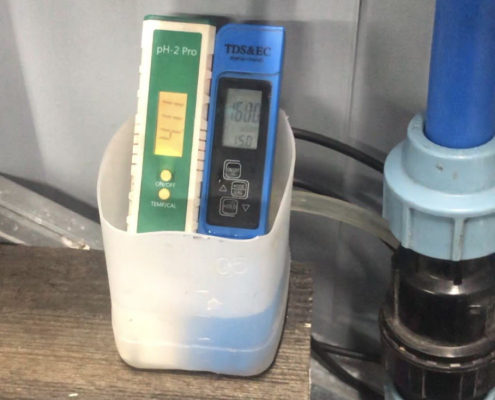

Мы спроектировали импровизированный узел контроля EC\Ph, его задача – выдать конечную концентрацию раствора, при смешивании воды и удобрений впрыскиваемых Герасимом, как выливается из капельниц под растения. В случае необходимости увеличения или уменьшения показателей – регулируем на Герасиме объем подачи.

Даже учитывая тот факт, что на некоторых культурах у нас стоит не 8 литровая капельница, а 2-х литровая, а где-то и вовсе капельная трубка с выливом 1.6 литра в час, погрешность в показаниях в узле полива и в поле составляет лишь 5%.

Опыт эксплуатации системы узла полива

Растворный узел был спроектирован непосредственно под наши задачи, для эффективного его использования. Внесение удобрений через капельный полив стало приносить только положительные эмоции:

• растворили удобрения
• запустили полив
• включили Герасима
• час занимаемся другими задачами
• помыли систему чистой водой

Мы точно знаем, что произвели качественный полив голубики, тк все показатели стабильны, что дали, то и вылилось. Из возможной модернизации, думаю, со временем мы придем к более продвинутым датчикам EC и Ph, врезанным прямо в магистраль, с возможностью фиксации их и оцифровки, чтобы контролировать процесс удаленно.
